Manual de Instruções do Brain-Trainer for BioEra

Versão atual

Versão 1.018 Ver alterações (tradução automática)

O Brain-Trainer for BioEra é um sistema completo de neurofeedback que inclui a poderosa avaliação do TQ e alguns dos designs de treinamento mais versáteis e fáceis de usar do mundo. Toda a estrutura do programa é feita “de treinadores, para treinadores”. Com o software Brain-Trainer, você pode utilizar vários tipos diferentes de feedbacks: vídeos, jogos, música MIDI, sombra. E ainda há muito mais vindo em breve, à medida que o software é melhorado e atualizado.

Inscreva-se para nosso treinamento gratuito (em inglês) na Brain-Trainer U sobre o Software Brain-Trainer for BioEra.

Aviso legal:
O software Brain-Trainer é concebido para uso em treinamento psicológico, educação e pesquisa científica, e não deve ser utilizado como uma tecnologia médica. O software Brain-Trainer está em processo de desenvolvimento e sendo constantemente aprimorado. Podem surgir problemas durante a utilização e esperamos ter todos eles corrigidos nas próximas atualizações. Se você tiver qualquer problema com o software Brain-Trainer, favor reportar enviando um e-mail para bt4be@brain-trainer.com

Download e Instalação do Software Brain-Trainer

Download

Os links para a versão 1.015 foram enviados para seu e-mail pela BTI Brasil, ou então vieram incluídos no seu dongle (pendrive) do BioEra. Existem quatro instaladores, um para cada módulo do programa (BT4BE, Games, HEG e Shadow).

Instalação

Se você está usando atualmente a versão 1.011 ou anterior, remova sua versão atual antes de fazer a instalação.

Se você está utilizando a versão 1.012 ou posterior, você pode executar os instaladores .exe. O processo leva cerca de 5 minutos. Dê um duplo clique para instalar.

Após a instalação da versão 1.015, rode o BT Updater (veja abaixo) para atualizar para a versão mais recente.

Recursos

Esta é a tela principal do software Brain-Trainer:

Brain-Trainer auto-update iconO ícone da Brain-Trainer no canto inferior esquerdo é o Updater (atualizador). Clique nele para verificar se há atualizações para o software. Recomendamos não pular nenhuma atualização. Caso não seja aberto manualmente, Updater é executado automaticamente a cada 7 dias.

Clique no ícone da Brain-Trainer no canto inferior esquerdo. O verificador de atualizações irá abrir. Se houver uma nova versão, você será perguntado se deseja atualizar (y/n). Digite y (que significa “yes”) e aperte Enter. O programa solicitará que você feche o Brain-Trainer for BioEra e pressione Enter novamente. Isso iniciará o processo de atualização.

A luz no canto superior direito indique qual equipamento está sendo utilizado no momento, assim como sua situação. Uma luz verde indica que o sistema está recebendo informações do equipamento. Uma luz vermelha significa que não há nenhuma informação sendo recebida e pode indicar que há um problema com a conexão ou a configuração do equipamento.

Se esta é a primeira vez que você executa o Brain-Trainer, o equipamento está configurado como “Simulator” (simulador).

Protocol loaderO botão de carregar protocolo permite que você carregue um protocolo salvo previamente para um cliente específico.

Realize a configuração de um protocolo e clique no ícone Salvar. Escolha o nome do cliente na lista. Selecione o bloco do plano de treinamento em que aparece esse protocolo. Clique em Salvar. Esse protocolo estará disponível para ser selecionado.

COMO FAZER:

No canto inferior direito, há três botões bastante úteis que podem ser utilizados quando algo não ocorre como esperado.

O “botão de pânico” atualiza todos os elementos da tela e faz com que o design seja iniciado. Ele pode ser utilizado todas as vezes em que você fizer uma mudança que não é detectada automaticamente pelo sistema.

O “botão recarregar” fecha e reabre o design. Ele pode ser útil se a tela congelar e o botão de pânico não resolver o problema. Ele também deve ser utilizado quando você alterar o equipamento que está sendo utilizado.

O “botão de diagnóstico” cria um arquivo de diagnóstico para correção de erros do programa. Abra qualquer design e clique no botão de cima no canto inferior direito. Em seguida, envie o arquivo diagnostic.zip que foi criado em C:/Brain-Trainer for BioEra.

O ícone da engrenagem no centro inferior abre o menu do equipamento. Aqui você pode configurar seu equipamento e escolher suas propriedades. Após mudar para um novo equipamento, você deve clicar no botão “Click here to reload”.

Device menu

Configurando o Brain-Trainer para equipamentos PN Wiz (Q-wiz, U-wiz, etc.)

  1. Conecte o equipamento PN Wiz à entrada USB do computador.
  2. Clique no ícone da engrenagem para abrir o menu de equipametos.
  3. Clique em Device Setup.
  4. Selecione PN Wiz na lista. Dica: Clique para expandir a lista e pressione a tecla P cinco vezes.
  5. Clique em Apply.
  6. Abra a segunda aba, Serial Port.
  7. Selecione a porta serial em que seu equipamento PN está conectado. Neste exemplo, é a porta COM3, mas a sua poderá ser outra. Tome cuidado com essa escolha, pois escolher a porta errada poderá fazer o programa travar.

Se você não souber qual é o número da porta COM designada para seu equipamento, você poderá descobrir acessando o Gerenciador de Dispositivos do seu computador.

  • Abra o Gerenciador de Dispositivos (no campo de pesquisa do Windows, digite “Gerenciador de dispositivos” e selecione esse programa).
  • Clique na seta para expandir o menu Ports (COM & LPT) para ver qual porta o Pocket Neurobics Wireless Dongle está utilizando.

[Em breve serão incluídas novas informações sobre o que fazer se a tela congelar devido à escolha da porta COM incorreta]

  1. Clique OK. Dica: se o botão OK não estiver visível, tente redimensionar a janela Device Selection
  2. Se você obtiver uma mensagem de erro, clique em Close.
  3. O nome do equipamento irá mudar para PN Wiz, mas com uma luz vermelha.
  4. Clique no botão de recarregar. O design irá fechar e abrir novamente.
  5. Você provavelmente obterá uma luz verde. Isso significa que seu equipamento foi configurado corretamente.

Configurando o Brain-Trainer para o Neurobit Optima

    1. Conecte o equipamento Neurobit à entrada USB e ligue o equipamento.
    2. Clique na engrenagem para abrir o menu de equipamentos.
    3. Selecione Device setup.
    4. Selecione Neurobit na lista. Dica: Clique para expandir a lista e pressione a tecla N.
    5. Clique em Apply
    6. Abra a terceira aba, Neurobit settings.
    7. Selecione seu equipamento Neurobit na primeira lista. Neste exemplo, o equipamento é o Neurobit Optima+ 4 USB, mas o seu pode ser outro.
    8. Clique no botão Open.
    9. Nessa nova janela, carregue suas propriedades.
    10. Clique em Load.
    11. Se você já não estiver lá, navegue até a pasta C:/Brain-Trainer for BioEra/Neurobit Files. Selecione o arquivo apropriado. Se você não souber qual arquivo escolher, selecione EEG 4C (L) Linked.
    12. Clique em Open.
    13. Clique em Close.
    14. Clique em OK para fechar o menu do equipamento.
    15. O nome do equipamento irá mudar para Neurobit com uma luz verde. Isso significa que seu equipamento foi configurado corretamente. Se a luz não estiver verde, certifique-se de que o equipamento está ligado. Se o programa estava configurado para um outro equipamento antes de você selecionar Neurobit, pressione “Click here to reload”.

Setting up Brain-Trainer for OpenBCI Ganglion

  1. Connect the Bluetooth in a USB port and turn on the Ganglion power.
  2. Click on the cog icon to open the Device menu.
  3. Select Device setup.
  4. Select Ganglion in the dropdown menu. Tip: Click to expand the dropdown menu and press the G key.
  5. Click Apply
  6. Open the second tab, Serial Port.
  7. Select the serial port for your device in the first dropdown list.

If you do not know the COM port number assigned to your device when installing it, you can find it in the computer’s Device Manager.

  • Open the computer’s Device Manager (In the search field type “Device Manager” and select it).
  • Click arrow to expand Ports (COM & LPT) to see which port the Bluetooth is using.
  1. Click Apply.
  2. Click the 3rd tab, Ganglion settings to confirm that Mode is set to EEG, EMG or ECG.
  3. Click OK and close the Device menu.
  4. Click the button “Click here to reload”. When you select a design, the device name will switch to Ganglion and the light should be green. If it is not, be sure you have your device powered on.

Setting up Brain-Trainer for J&J PhysioAmp

  1. Connect your device to the computer.
  2. Open Brain-Trainer for BioEra.
  3. Click on the cog icon to open the Device menu.
  4. Select Device setup.
  5. Select J&J from the dropdown menu. Tip: Press the J key to find it quickly.
  6. Click Apply.
  7. Click the tab J&J settings.
  8. Under Device select for GP-12e (4 channels): C2++; for GP-8e (2 channels): GP8
  9. Click Apply and OK.
    Configuration will default to 4C EEG linked or 2C EEG linked. This can be used for most EEG training of 1 or more channels. If you do not see these configurations please contact us for an update.
  10. Now click the button “Click here to reload).

Setting up Brain-Trainer for Alpha200

NOTICE: Do not attach the Alpha200 amplifier to your computer until AFTER you have completed the software installation process.

  1. Download the file AlphaAmp_W7_64.exe
  2. Run the installer.
  3. Now you may connect the Alpha200 to your computer.
  4. Open the computer’s Device Manager (In the search field type “Device Manager” and select it).
  5. Click arrow to expand Universal Serial Bus controllers to locate the unknown USB.
  6. Right-click and select Update.
  7. For a second time, right-click and select Update.
  8. Open Brain-Trainer for BioEra.
  9. Click on the cog icon to open the Device menu.
  10. Select Device setup.
  11. Select Alpha200 in the dropdown menu. Tip: Press the A key to find it quickly.
  12. Click Apply.
  13. Click OK.
  14. The device name will switch to Alpha200.
  15. Click on the button “Click here to reload”. The design will close and reopen.

Design Options

TQ – avaliação TQ Trainer’s Q

Grave os dados para criar seu plano Whole-Brain Training. Selecione 2 canais ou 4 canais de acordo com seu amplificador. “No-artifacts (test version)” está em desenvolvimento para gravar dados com exclusão automática de dados com artefatos.
Trainer's Q artifact test

TQ 4C no-artifacts

HEG – Hemoencephalography

heg design options
General HEG: Treina para aumentar a perfusão sanguínea no córtex pré-frontal do cérebro para ter mais atenção, controle de impulsividade, estabilidade emocional. É possível treinar tanto para “foco fechado” (treinamento para aumentar) quanto para “foco aberto” (treinamento para reduzir). Selecione “up”, “down”, ou ambos, ou treine de forma livre no “free mode”. Selecione o feedback com base na direção (se o gráfico está se movendo na direção desejada).
Escolha a opção: feedback baseado em direção (andando na direção desejada), baseado em alvo (alvo móvel sendo alcançado) ou Índice de Atenção. Captura automática da linha de base e recálculo automático da linha de base são opcionais. Selecione o tempo de duração dos treinos subindo e descendo.

design options for heg

Free mode
Direction indicator (Up)

Sessão com o HEG General (HEG Geral)

Configuração

Conecte seu amplificador ao computador. Conecte a faixa de HEG ao amplificador e ligue o amplificador caso seja necessário. Coloque a faixa na cabeça em alguma das posições recomendadas.

  1. Selecione a categoria “HEG”. Em seguida, selecione “General HEG”.
  2. Selecione seu equipamento (Para Optima+, clique no ícone da engrenagem e selecione USB ou Bluetooth).

A linha de base será automaticamente capturada se você deixar marcado “Autocapture baseline”.

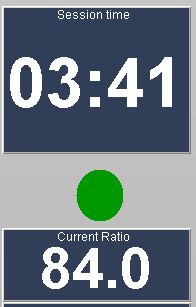

O indicador verde abaixo do tempo da sessão indica Subida; indicador azul indica Descida.

Feedback

MIDI: As notas musicais tornam-se mais agudas à medida que a razão medida pelo HEG aumenta.

Video Start/Stop: O vídeo toca quando o sinal está dentro do alvo.

Video Brightness: O vídeo fica mais claro quando o Índice de Atenção aumenta e mais escuro quando o Índice de Atenção diminui.

Pontuação/clique: Os pontos de IA são medidos e você ouvirá o som de um clique quando o IA estiver dentro do objetivo.

Shadow: O brilho e o volume aumentam na medida que o Índice de Atenção aumenta.
Dica: clique no ícone com o relógio e posicione sua janela da sombra. Você terá 5 segundos até que a sombra seja fixada.

Jogo LIFE: Aumenta a perfusão sanguínea para a área pré-frontal do cérebro, para melhorar atenção, controle de impulsividade e estabilidade de humor. É possível treinar tanto “foco fechado” (treino para aumentar) quanto “foco aberto” (treino para diminuir).

Sessão com o HEG LIFE

Configuração

Conecte seu amplificador ao computador. Conecte a faixa de HEG ao amplificador e ligue o amplificador caso seja necessário. Coloque a faixa na cabeça em alguma das posições recomendadas.

Abra o software Brain-Trainer e clique em “HEG”. Selecione “LIFE game” na janela de seleção de design. Selecione seu amplificador caso necessário. (Para Optima+, selecione USB ou Bluetooth.) DICA: Se a luz indicadora do sinal não estiver verde, clique no botão de pânico no canto inferior direito

Jogando
  1. Inicie a sessão clicando no botão Play. O software deve começar a receber o sinal e você deve ver o traçado verde do sinal do HEG na tela.
  2. Clique em “Run LIFE”. Abrirá a janela do State Changer.
  3. Clique em “Connection” na parte de baixo dessa janela.
  4. Selecione “START SOCKET”. O sinal aparecerá nessa janela a partir desse momento.
  5. Clique em “PLAY GAME”. Não é necessário calibrar.
Controles

BARRA DE ESPAÇO pausa o jogo e pula movimento atual.

FRE – Frequência

fre design options

FRE1+: 1 canal, 2 canais somados, 4 canais somados. Os sinais são somados antes de passarem pelos filtros, alvos, etc.

FRE2C: 2 canais com sinais individuais (não somados). É possível selecionar protocolos pré-configurados.

FRE4C: 4 canais com sinais individuais (não somados). Para sua conveniência, está disponível um botão que configura automaticamente o protocolo RH Bipolar.

Design setup

FRE%1C: Utilizado para treinar % ou razão, tipicamente SMR%. Utilize os sliders para selecionar frequências entre 0.1 e 20 Hz. Utilize as setas sob os sliders para controlar os dois sliders simultaneamente, aumentando ou diminuindo em 0.1 Hz.

FRE% frequency selector

CON – Connectivity

connectivity design options

Multiband Coherence (MBC): Treina várias faixas de frequências simultaneamente para aumentar ou diminuir a coerência. Coerências de frequências altas são treinadas para baixar (MBC Down); coerências de frequências lentas são treinadas para aumentar (MBC Up). O botão Reverse (Rocking) permite treinar na direção oposta.

design setup mbc

Sync: Treina sincronia em 1-3 faixas de frequências simultaneamente.

Multivariate Coherence (test version): Protocolo especial para treinar frequência + coerência, baseado no estudo de Rob Coben Four Channel Multivariate Coherence Training: Development and Evidence in Support of a New Form of Neurofeedback. O design MVC é específico para ser utilizado em clientes “difíceis” ou “travados” e as decisões devem ser tomadas com base no QEEG. De certa forma, é um protocolo experimental, e nós mesmos ainda estamos aprendendo sobre ele. Aqui está um vídeo interessante (em inglês): https://www.youtube.com/watch?v=FaFkhAfasXI

Ele é frequentemente utilizado no hemisfério direito em clientes com autismo. O TQ7 não mede coerência dentro de um mesmo hemisfério, portanto é necessário fazer estimativas. A relação mostrada no lobo frontal pode também ser similar à do hemisfério direito. Uma montage mcomu é F6 T4 T6 P4 C(A2), escolhendo as frequências e coerências que você escolheria se fosse treinar os frontais.

BAL – Balance

Alpha-Beta Asymmetry: Equilibra alfa e beta entre os hemisférios esquerdo e direito, ou entre as partes frontal e posterior. Escolha alfa e beta, somente alfa ou somente beta na configuração do design.

Difference: Diminui a diferença entre duas faixas de frequências em 1, 2 ou 4 canais.

Sum & Diff: Diminui a soma e a diferença de faixas de frequências em 2 canais.

ALP – Alpha

alpha design options

Alpha Up: Aumenta o percentual de alfa em relação ao EEG total, alfa de 10 Hz em relação à faixa de alfa e diminui frequências diferentes de alfa. Selecione o intervalo de frequência dominante: 8-12 Hz (padrão) or 6-12 Hz.

Alpha-Theta: Protocolo de estados profundos / Alta performance.

Opções do HEG e feedback Shadow

Feedback Video Player

Se você tiver problemas para rodar os vídeos, recomendamos baixar e instalar o K-Lite Codec Pack. A versão básica é suficiente. “Server 1” geralmente funciona. Esse pacote permitirá rodar qualquer formato de vídeo no softwareBrain-Trainer.

Jogo Super Tux Kart

Troubleshooting

Device selection

Ganglion- when selected but not connected, Device setup is not available

Workaround:
– Go to the folder C:/Brain-Trainer for BioEra
– Run bioera.exe
– It will open Brain-Trainer for BioEra along with the programming window (signal diagram)
– In this window, go to Tools –> Device selection and configuration. Then you will be able to select another device.

Videos

Se você tiver problemas para rodar os vídeos, recomendamos baixar e instalar o K-Lite Codec Pack. A versão básica é suficiente. “Server 1” geralmente funciona. Esse pacote permitirá rodar qualquer formato de vídeo no softwareBrain-Trainer.

Problemas gerais

Abra o Brain-Trainer pelo seguinte caminho: C:\Brain-Trainer for BioEra\start_debugger.bat. Execute os passos que geraram o problema e copie o texto que aparece na mensagem do console. Envie para bt4be para análise.

Este manual está em construção. Se você tiver qualquer dificuldade, envie um e-mail para bt4be
